Membuat Gear di Mesin Bubut

Saya menemukan video menarik di facebook. Video tentang bagaimana menggunakan mesin bubut untuk membuat roda gigi (worm gear).

contoh worm gear

Contoh worm gear

Gambar dari google

Biasanya pekerjaan membuat profil gigi dilakukan di mesin milling atau skraf,tentu dengan menggunakan dividing head juga. Tapi tidak dengan cara membuat gear di mesin bubut.

Alat yang digunakan cuma  hand tap yang berperan sebagai pisau potong dan tool post dengan sedikit attachment agar bakal roda gigi bisa berputar pada dudukannya.

hand tap

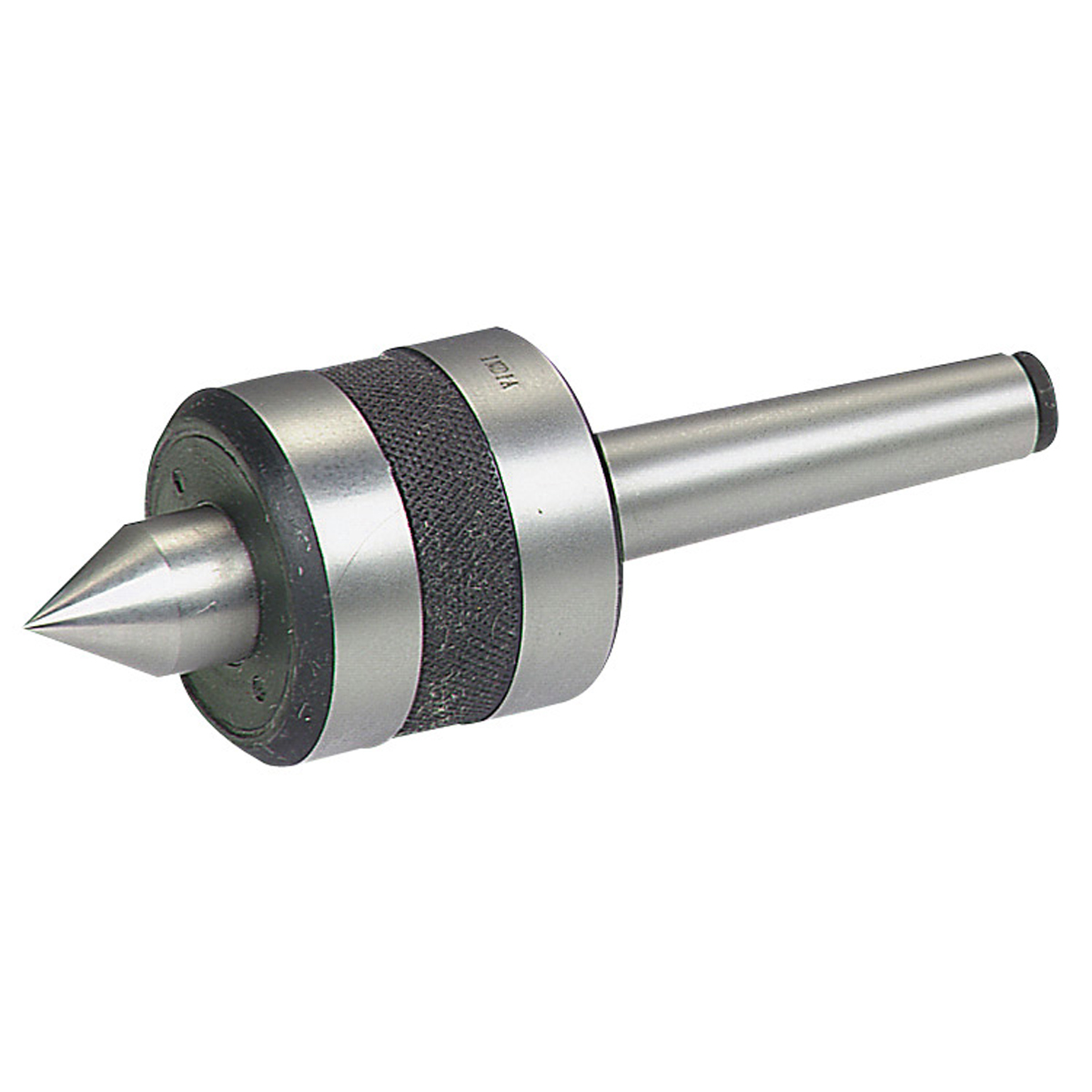

contoh live center

Cara kerjanya, hand tap dipasang di chuck dan disokong oleh live center. Bakal roda dipasang pada dudukannya yang di ikat di tempat pahat. Mesin dinyalakan dan eretan melintang dimajukan sehingga bakalan roda gigi menyentuh tap yang berputar dan terjadi pemakanan.

Untuk jelasnya silahkan simak videonya di facebook.
